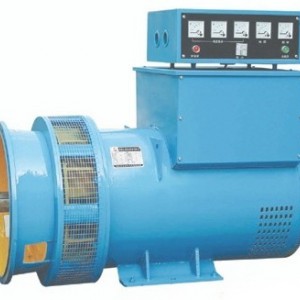

相復勵發電機20KW發電機
- 發布日期：2013-05-21 15:02
- 有效期至：長期有效
- 發電機區域：江蘇揚州市
- 瀏覽次數：356
|
發電機內燃機驅動至空載轉速為額定值附近時，依靠轉子鐵心剩磁場，發電機定子副繞組4感應電勢經電抗變流器5二次繞組的移相作用提供建立發電機空載電壓的交流勵磁電流—電壓分量lfu，經三相整流橋組6整流后向發電機轉子繞組提供空載勵磁電流。
定子主繞組經串接電抗變流器一次繞組后輸出三相電壓。當發電機帶上負載后，由電抗變流器的復勵作用，在二次繞組感應一個與發電機負載電流相對應的交流勵磁電流分量lfi，因此負載時由兩個勵磁電流分量迭加，經三相整流，向轉子繞組提供負載勵磁電流，從而維持發電機端電壓恒定。本機配上自動電壓調節器時，成為可控相復勵發電機。
