上柴動力柴油機參數上柴動力柴油機參數
|
公司基本資料信息
|
|||||||||||||||||||||||||||

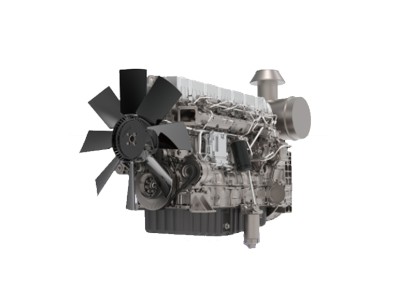

SC12E480D2
◎額定功率
|
轉速 |
運行模式 |
功率 |
|
|
rpm |
kW |
Ps |
|
|
1500 |
常用功率 |
323 |
436 |
|
備用功率 |
355 |
480 |
|
-. 柴油機性能符合GB/T2820
-. 功率標定根據GB/T1147.1
→常用功率：用于可變載荷應用，全年無使用小時限制。連續運行 24 小時的平均可許輸出功率不得超過常用額定功率的 80%。
→備用功率：在電網電力發生斷電時應用，或在試驗條件下應用，全年使用時間最多不超過200小時。連續運行24小時的平均可許輸出功率不得超過備用額定功率的80%。
不得超負荷運行
|
◎ 基本規格 |
|
◎ 燃油耗 |
|
|
?柴油機型號 |
SC12E480D2 |
?功率 |
L/h |
|
?柴油機型式 |
直列，四沖程，四氣門，水冷 |
25% |
19.1 |
|
|
增壓空冷 |
50% |
37.9 |
|
?燃燒方式 |
直噴 |
75% |
56.1 |
|
?氣缸型式 |
濕式缸套 |
100% |
75.1 |
|
?氣缸數 |
6 |
110% |
83.4 |
|
?缸徑 × 行程 |
128(5.04) × 153(6.0 3) mm(in.) |
|
|
|
?排量 |
11.8(720) L(in3) |
|
|
|
?壓縮比 |
17 : 1 |
|
|
|
?發火次序 |
1-5-3-6-2-4 |
◎ 燃油系統 |
|
|
?噴油提前角 |
14°BTDC |
?噴油泵 |
龍口直列 P 型泵 |
|
?凈重 |
大約 1164 kg (2,566 lb) |
?調速器 |
電調 |
|
?外形尺寸 |
1787×918×12 87 mm |
?輸油泵 |
機械式 |
|
(L×W×H) |
(70.4×36. 2×5 1 in.) |
?噴油嘴 |
多孔型 |
|
?曲軸旋轉方向 |
逆時針（從飛輪端看） |
?開啟壓力 |
250 kg/cm2 (3556 psi) |
|
?飛輪殼 |
SAE 1# |
?燃油濾清器 |
旋裝全流式 |
|
?飛輪 |
SAE 14#（齒數 133） |
?燃料 |
輕柴油 |
|
◎配氣機構 |
|
◎潤滑系統 |
|
|
?型式 |
頂置氣門 |
?潤滑方式 |
壓力飛濺式 |
|
?氣門數 |
每 缸 2 進 2 排 |
?機油泵 |
曲軸帶動齒輪方式 |
|
?冷態氣門間隙 |
進氣門 0.40mm (0.0158 in.) |
?機油濾清器 |
旋裝全流式 |
|
|
排氣門 0.65mm (0.0256 in.) |
?機油容量 |
最 大 36 L ( 9.52 gal.) |
|
|
|
|
最 小 33 L ( 8.71 gal.) |
|
◎ 氣門正時 |
|
?偏置油底殼傾斜角 |
前傾 25° |
|
|
開啟 關閉 |
|
后傾 35° |
|
?進氣門 |
15°BTDC 30°ABDC |
|
左傾/右傾 35° |
|
?排氣門 |
45°BBDC 13°ATDC |
?潤滑油 |
參考使用保養說明書 |
|
◎ 冷卻系統 |
|
◎ 柴油機數據 |
|
|
?冷卻方式 |
淡水循環冷卻 |
?冷卻液流量 |
515 L/min /1500 rpm |
|
?冷卻液容量 |
23.2L ( 6.12 gal.) |
?冷卻液熱損失 |
31.3 kcal/sec /1500 rpm |
|
(僅發動機) |
|
?中冷器熱損失 |
20.2 kcal/sec /1500 rpm |
|
?壓力系統 |
Max. 0.5 kg/cm2 ( 7.11 psi) |
?進氣流量 |
29.8 m3/min /1500 rpm |
|
?水泵 |
離心式，皮帶帶動 |
?排氣流量 |
76.9 m3/min /1500 rpm |
|
?水泵流量 |
515L ( 136 gal.)/min |
?排氣溫度 |
600 °C /1500 rpm |
|
|
/ 1500 rpm (engine) |
?最大允許阻力 |
|
|
?調溫器 |
蠟式 |
進氣系統 |
3 kPa (新濾芯) |
|
|
開啟溫度. 85°C |
|
6 kPa （臟濾芯，需更換） |
|
|
全開溫度. 95°C |
排氣系統 |
10 kPa （最大） |
|
?風扇 |
吹風式，塑料風扇 |
?最高允許海拔 |
2000 m |
|
|
直 徑 840 mm, 8 片 |
?中冷器阻力限值 |
9 kPa |
|
|
功耗 10 kW |
風扇風量 7.2m3/s |
|
|
◎ 電器系統 |
|
◎換算表 |
|
|
?發電機 |
28V×55A |
in. = mm × 0.0394 |
lb/ft = N.m × 0.737 |
|
?電壓調節器 |
整體式，集成電路式調節器 |
PS = kW × 1.3596 |
U.S. gal = L × 0.264 |
|
?啟動馬達 |
24V×7.5kW |
psi = kg/cm2 × 14.2233 |
kW = 0.2388 kcal/s |
|
?蓄電池電壓 |
24V |
in3 = L × 61.02 |
lb/PS.h = g/kW.h × 0.00162 |
|
?蓄電池容量 |
180 AH |
hp = PS × 0.98635 |
cfm = m3/min × 35.336 |
|
|
|
lb = kg × 2.20462 |
|
|
|
|
|
|
|
|
|
|
|
