1.繞組基本數據

直流勵磁機與交流發電機配套使用，其電樞繞組常見的有疊繞組、波繞組兩種，繞組數據由各生產廠自行設計或委托歸口研究所設計，未有統一數據，因而維修時必須實測繞組 數據。

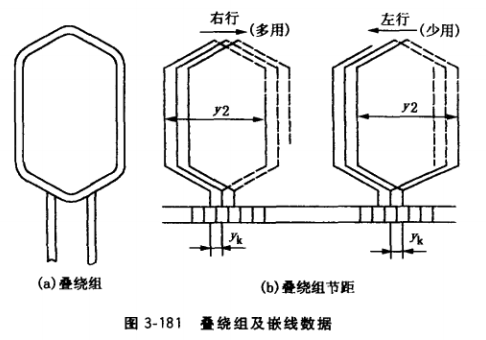

(1)疊繞組。圖3-181a為常用 _ 右行的單疊繞組，其首端和尾端分別嵌、接到相鄰的兩片換向片上，且第1 個元件的尾端和第2個元件的首端 彈線嵌、接在同一換向片上，其余 類推，如圖3-181b所示。

疊繞組的槽節距y2(以槽數計)按下式汁算：

Y2=z/2p±?

式中，z為電樞槽數； 2p為勵磁機極數；?為常數，為把 y2湊合成正整數的一個分?jǐn)?shù)，?取負值時為短節距繞組,?取正值時為長節距繞組。

疊繞組的換向器節距yk (以換向片數計) 確定：

對單疊繞組：yk = ±l,對雙疊繞組yk = ±2。yk取正值時繞向?yàn)橛倚胁唤徊妫鐖D 3-181b所示,一般都采用這種繞法。yk取負值時繞向?yàn)樽笮薪徊妫@種繞法極少采用。

圖3-182是單疊繞組的應用實例，發電機極數為4極，電樞為28槽，換向器節距yk=±l,繞組槽節距y2 = z/2p±?= 28/4 = 7 (這里 ?= 0,為整距 1-8)。

(2)波繞組。圖3-183a為常用的單波繞組，繞組首端和尾端接到相距約2個極距的換 向片上，如圖3-183b所示。波繞組的槽節距y2(以槽數計)與疊繞組相同，波繞組的換向器節距yk(以換向片數計)按下式計算：

單波繞組:yk=(k±1)/p,雙波繞組:yk= (k±2)/p式中，k為換向片數；p為極對數。

上式中取yk=(k+1)p和yk(k±2)/p時，繞組的繞向?yàn)橛倚薪徊媸剑@種一 般很少采用。而單波yk=(k-1)p，雙波yk=(k-2)p繞組的繞向?yàn)樽笮胁唤徊妫?采用較多。

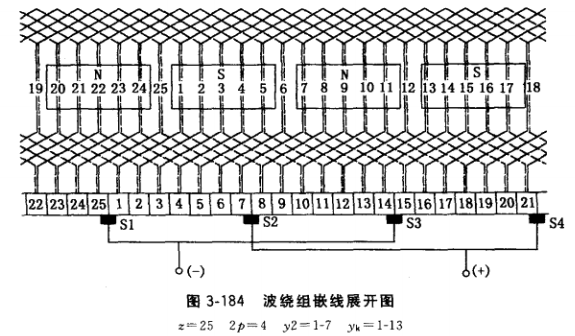

圖3-184為4極、 25槽、換向器25片的電樞波繞組的嵌線展開圖。

繞組槽節距y2 = z/2p-?= 25/4 —1/4 = 6,嵌線槽節距為1-7。

換向片節距yk=(k-1)p= (25-1) /2=12,換向片嵌線節距為1-13。

2.繞線模

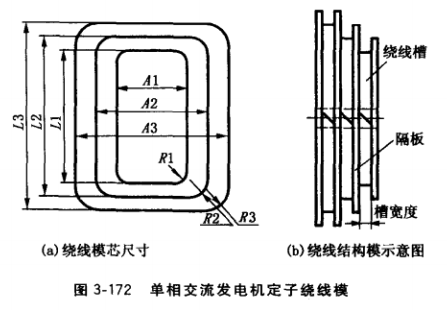

(1)繞線模寬度。繞線模形狀參見圖3-172，有關尺寸計算如下：

模芯寬度 A = π/N(D-h)y2(mm)

式中，N為電樞總槽數；D為電樞鐵心外徑,用內徑千分尺或游標尺測量；h為 粗略計算，可用電樞槽深度; y2為電樞繞組槽節距計算值，等于末邊槽號與始邊槽號之差，以節距1-8為例，y2 = 8-1 = 7。

(2)繞線模長度L。L =線圈沿定子鐵心軸向長度= ι+2×(12~22.5) (mm)

式中，ι為定子鐵心長度;括弧內數值按小功率電機取小值、大功率電機取大值的原則選取。

(3)繞線模槽厚度=定子槽平均寬度。

繞線模結構見圖3-172,由繞線槽和隔板組合而成。繞線槽按上述計算值制作電樞繞線槽數為1,但可做成多槽，以減少拆、裝模時間，提高工效。繞線模中央開有方孔，方孔尺寸應與繞線機上的方形軸尺寸相符。

(4)繞組繞制。繞線準備工作同三相交流發電機。繞線注意事項如下：

①使計數器回零。按圖紙規定或?qū)崪y(cè)的線規、并繞根數和匝數繞線，核對計數器上的讀數是否符合圖紙規定。

②每個繞組始、末線端必須套上絕緣套管，套管絕緣等級應符合銘牌規定。

③繞線過程不可損傷電磁線絕緣。繞線應整齊，繞好的各槽線圈直線段和端部的所有匝分別用繩帶綁扎，以免松散。
