1.機體組件

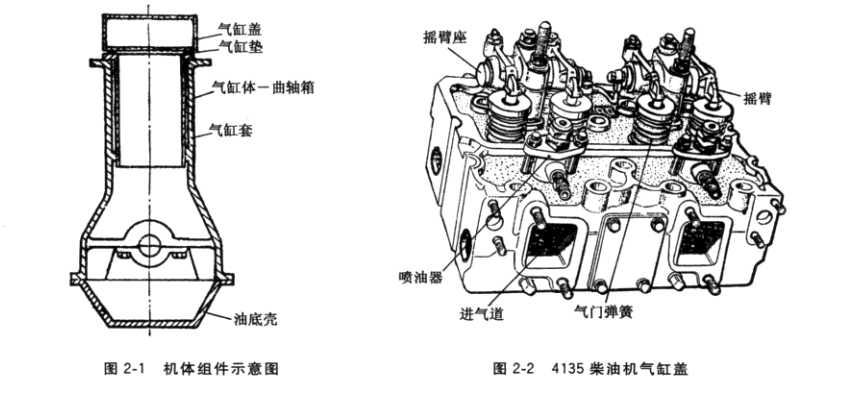

發電機機體組件包括機體（氣缸體、曲軸箱）、油底殼、氣缸套、氣缸蓋等，見圖2-1? 圖2-3。它是柴油機的固定機件，是所有往復運動和回轉運動機件的導向件和支承件，承受 不平衡的各種負荷，并在其相應部位安裝各種輔助系統部件。
|
|
2.曲柄連桿機構
|

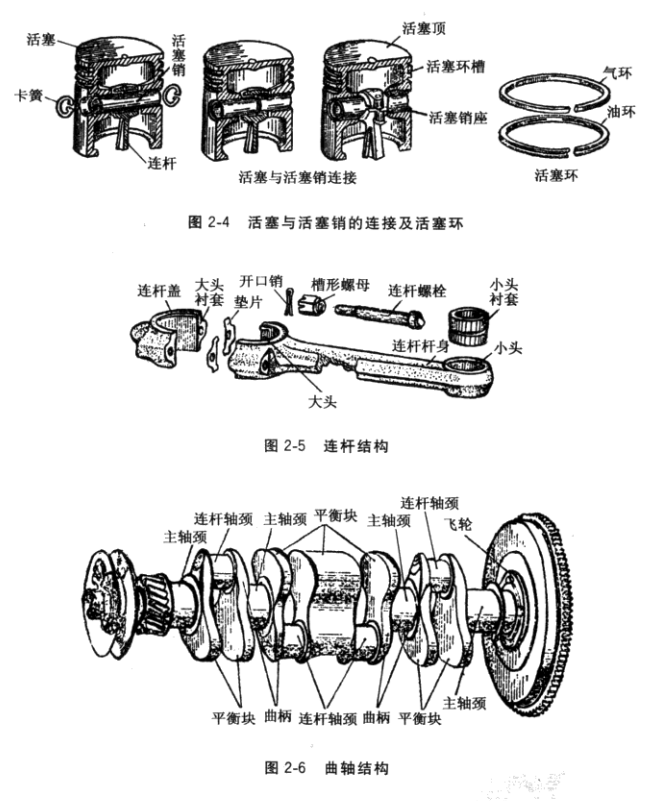

曲柄連桿機構包括活塞組、連桿組、曲軸、飛輪等，見圖2-4?圖2-6。其功用是傳遞 內燃機氣缸中燃油燃燒膨脹所作的功，并轉變?yōu)轱w輪的旋轉運動.從而輸出機械能。
|
|
|
|
|
|
|
|
|
|
|
|
